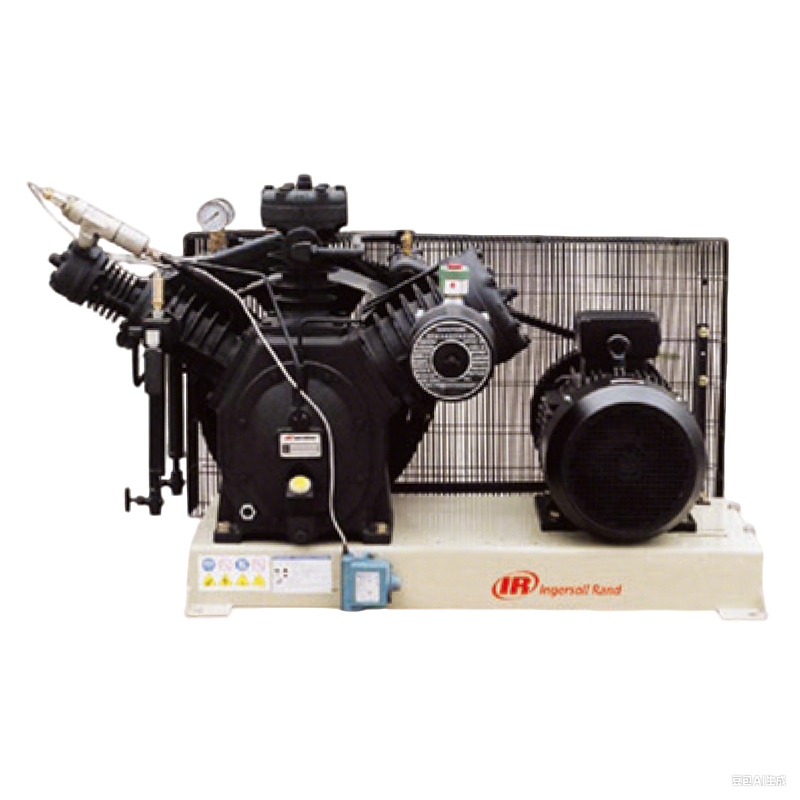

中高压活塞机
型号：HP系列,T系列
功率：2.2-15KW
气量：0.135-1.08m³
压力：30-414kg
简介：此款采用英格索兰独有的中高压活塞机技术，130年技术沉淀，适用于各类中高压场所，安全稳定。
-
0.000.00
-
型号：HP系列,T系列
功率：2.2-15KW
气量：0.135-1.08m³
压力：30-414kg
简介：此款采用英格索兰独有的中高压活塞机技术，130年技术沉淀，适用于各类中高压场所，安全稳定。
75年来,英格索兰中高压系列活塞机凭借其优异的品质领先于压缩机市场。这种风冷,多级压缩,飞溅式润滑设计压力从30-414Bar多种选择。高压往复式压缩机在工业广泛应用,特别是在快速增长的电力,试压,水电行业起到重要作用。英格索兰中高压压缩机是您最佳的选择。
机组特性
铸铁结构—气缸和曲轴箱采用100%的铸铁材料,确保机组的使用寿命。气缸一深翅片式、独立铸造气缸可以360度去除所产生的压缩空气热量。气缸和曲轴箱之间用螺栓连接,便于日常的检修和保养。
离心式卸荷装置一自动释放来自中冷和气缸中的空气,防止机组过载启动。中间冷却器一翅片管型,直接安装在飞轮气吹处。
后冷却器翅片管型、风冷式,和中间冷却器一样安装在飞轮气吹处。经后冷却器排出的压缩空气温度比环境温度高大约20℃左右。
飞轮一飞轮叶产生一种“旋风”式气流来冷却深翅式气缸、中间冷却器和后冷却器。电机一TEFC、IP55电机,1500转,1.15服务系数。
驱动—V型皮带驱动,全封闭金属防护罩,运行平稳。
底座—重钢结构的底座上开有小槽,电机可以移动,便于紧固V型皮带。
调节—所有的高压机组都配置自动启动/停机控制。恒速控制和双重控制作为选项提供。
标准附件
“全时”低油位保护开关一防止机组在油位低的状况下运行。当油位在安全水平以下,压缩机和电机自动停机。如不加注润滑油机组不能再重新启动。
自动冷凝排放系统一自动冷凝排污阀安装在排气分离器/阀的支架上,当压缩机停机或在恒速控制方式下卸载时,或当时间继电器和电磁阀在延期时间中断了控制的压力,自动排放冷凝水。
高温报警开关(只用于PA机组)一当排气温度高于其预先设定的最大值时,带热敏传感器的高温开关使机组自动停机。
进气电磁阀(只用于PA机组)一使机组在其预先设定的压力范围内加载和卸载机组。

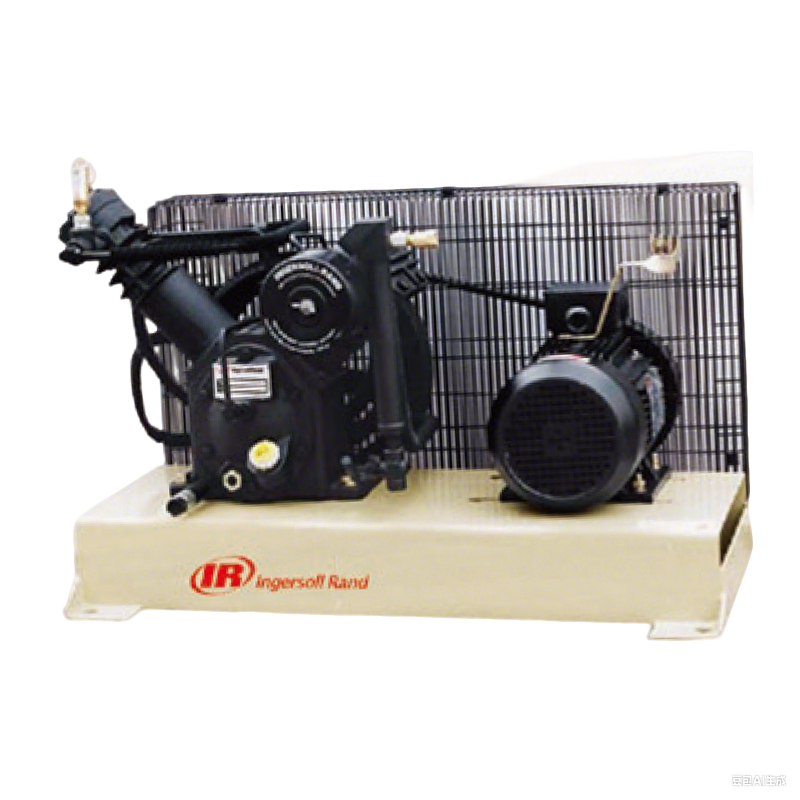

HP系列(压力30-70kg)
性能参数
| 型号 | 功率（HP） | 功率（KW） | 转速（RPM） | 最大压力（MPa） | 流量（cfm） | 流量（m³/min） | 汽缸数 | 压缩级数 | 体积 | 重量 |
|
HP3-35 |
3 |
2.2 |
660 |
3.5 |
4.8 |
0.14 |
2 |
2 |
908x540x590 |
165 |
|
HP5-70 |
5.5 |
4.1 |
800 |
7.0 |
5.8 |
0.16 |
2 |
2 |
1260x950×800 |
295 |
|
HP7-35 |
7.5 |
5.5 |
580 |
3.5 |
15.7 |
0.45 |
2 |
2 |
1260x950x800 |
321 |
|
HP10-35 |
10 |
7.5 |
800 |
3.5 |
21.6 |
0.62 |
2 |
2 | 1260x950x800 |
325 |
|
HP15-30 |
15 |
11 |
900 |
3.0 |
37.7 |
1.07 |
3 |
3 |
1400×1030x860 |
473 |
|
HP15-35 |
15 |
1 |
900 |
3.5 |
37.7 |
1.07 |
3 |
3 |
1400×1030x860 |
473 |
|
HP15-55 |
15 |
1 |
785 |
5.5 |
32.3 |
0.92 |
3 |
3 |
1400×1030x860 |
473 |
|
HP15-70 |
15 |
11 |
725 |
7.0 |
29.7 |
0.85 |
3 |
3 |
1400×1030x860 |
473 |
T30系列(压力30-414kg)
性能参数
| 型号 | 功率（HP） | 功率（KW） | 转速（RPM） | 最大压力（MPa） | 流量（cfm） | 流量（m³/min） | 汽缸数 | 压缩级数 | 重量 | 体积 |
| PA- 15/30.FF | 15 | 11 | 850 | 3.0 | 38.44 | 1.08 | 3 | 3 | 485 | 1400x950x860 |
| 15t2xb15/35-FF | 15 | 11 | 850 | 3.5 | 35.55 | 1.00 | 3 | 3 | 485 | 1400x950x860 |
| 15t2xb15/35-FF | 15 | 11 | 770 | 5.5 | 32.30 | 0.92 | 3 | 3 | 485 | 1400x950x860 |
| 15t2xb15/70-FF | 15 | 11 | 710 | 7.0 | 29.05 | 0.82 | 3 | 3 | 485 | 1400x950x860 |
| H15T2XB20/80-FF | 20 | 15 | 900 | 8.0 | 32.96 | 0.93 | 3 | 3 | 506 | 1400x950x860 |
| H15T2XB20/104-FF | 20 | 15 | 900 | 10.4 | 32.73 | 0.92 | 3 | 3 | 506 | 1400x950x860 |
| 15t4xB15/245-FF | 15 | 11 | 895 | 24.5 | 19.08 | 0.54 | 3 | 4 | 520 | 1460x990x1150 |
| H154xB15/344-FF | 15 | 11 | 840 | 34.4 | 17.49 | 0.49 | 3 | 4 | 520 | 1460x990x1150 |
| 15t4xb20/245-FF | 20 | 15 | 895 | 24.5 | 21.57 | 0.61 | 3 | 4 | 540 | 1460x990x1150 |
| H15T4xb20/344-FF | 20 | 15 | 1010 | 34.4 | 21.06 | 0.59 | 3 | 4 | 540 | 1460x990x1150 |
| H15t6xb20/414-FF | 20 | 15 | 900 | 41.4 | 19.30 | 0.54 | 3 | 4 | 650 | 1410X860X1200 |
